ros2_controllers 官方文档（四）：机械臂及其他机器人控制器（下）

抢占策略（Preemption policy）[1]#

任何时刻只能有一个动作目标处于活动状态，或者在使用话题接口时没有目标。路径和目标的容差只针对活动目标对应的轨迹段进行检查。

当活动动作目标被来自动作接口的另一个命令抢占时，该目标被中止并通知客户端。轨迹以明确的方式被替换，参见《轨迹替换》（trajectory replacement）。

从话题接口（而非动作接口）发送空轨迹消息将覆盖当前动作目标，但不会中止该动作。

控制器接口说明#

参考接口（References）

（该控制器尚未实现为链式控制器）

状态接口（States）

状态接口由 joints 和 state_interfaces 参数定义，格式为：<joint>/<state_interface>。

状态接口的合法组合见《硬件接口类型》一节。

命令接口（Commands）

向控制器发送轨迹有两种机制：

• 通过动作（action），参见《动作》；
• 通过话题（topic），参见《订阅者》。

两者都使用 trajectory_msgs/msg/JointTrajectory 消息来指定轨迹，并且如果 allow_partial_joints_goal 未设置为 True，都要求为控制器的所有关节（而不是仅一部分关节）指定值。有关消息格式的更多信息，请参见《轨迹表示》（trajectory representation）。

动作（Actions）[1]

<controller_name>/follow_joint_trajectory [control_msgs::action::FollowJointTrajectory]

用于命令控制器的动作服务器。

发送轨迹的主要方式是通过动作接口，当需要执行监控时，应优先使用这种方式。

动作目标不仅允许指定要执行的轨迹，还允许（可选）指定路径和目标容差。详情请参见 JointTolerance 消息：

容差指定位置、速度和加速度可以偏离设定值的程度。例如，在轨迹控制的情况下，当实际位置偏离超出（期望位置 + 位置容差）时，轨迹目标可能会中止。

容差有两个特殊值：

• 0 —— 容差未指定，将保持为默认值；
• -1 —— 容差被”擦除”。如果存在默认值，关节将被允许无限制地移动。

当未指定容差时，使用参数接口中给出的默认值（参见《参数详情》）。如果在轨迹执行期间违反容差，动作目标被中止，通知客户端，并保持当前位置。

在目标于指定容差内达到后，动作服务器向客户端返回成功，并继续执行最后一个命令点。

订阅者（Subscriber）[1]

<controller_name>/joint_trajectory [trajectory_msgs::msg::JointTrajectory]

用于命令控制器的话题。

话题接口是一种即发即弃（fire-and-forget）的替代方案。如果您不关心执行监控，请使用此接口。在这种情况下不使用目标容差规范，因为没有机制通知发送方容差违规。如果违反状态容差，轨迹被中止并保持当前位置。请注意，虽然可以通过 ~/query_state 服务和 ~/controller_state 话题获得某种程度的监控，但实现起来比动作接口麻烦得多。

发布者（Publishers）

<controller_name>/controller_state [control_msgs::msg::JointTrajectoryControllerState]

以 controller manager 的更新速率发布内部状态的话题。

服务（Services）

<controller_name>/query_state [control_msgs::srv::QueryTrajectoryState]

查询任意未来时间的控制器状态。

插值方法 none#

它返回初始点，直到到达第一个轨迹数据点的时间。然后，它简单地取下一个给定的数据点。

警告

它不从导数推导（积分）轨迹，也不计算导数。即，必须按需提供位置及其导数。

插值方法 spline#

样条插值器根据航点规范使用以下插值策略：

• 线性（Linear）：
  • 仅指定位置时使用；
  • 返回位置和速度；
  • 保证位置级别的连续性；
  • 不推荐，因为它会产生在航点处速度不连续的轨迹。
• 三次（Cubic）：
  • 指定位置和速度时使用；
  • 返回位置、速度和加速度；
  • 保证速度级别的连续性。
• 五次（Quintic）：
  • 指定位置、速度和加速度时使用；
  • 返回位置、速度和加速度；
  • 保证加速度级别的连续性。

如果 allow_integration_in_goal_trajectories 为 true，则可以处理并接受仅包含速度字段、仅包含速度和加速度字段、或仅包含加速度字段的轨迹。此时位置（和速度）通过 Heun 方法从速度（或加速度）积分得到。

对于声明了 effort 命令接口的控制器，允许使用力轨迹（effort trajectories），它们被视为加到位置反馈上的前馈力（feed-forward effort）。力与位置、速度和加速度分开处理。当选择 spline 插值方法时，我们对力使用线性插值。

可视化示例#

为了可视化不同插值方法及其输入的差异，在 0.5 秒网格上定义不同的轨迹，并以 10ms 的速率采样。

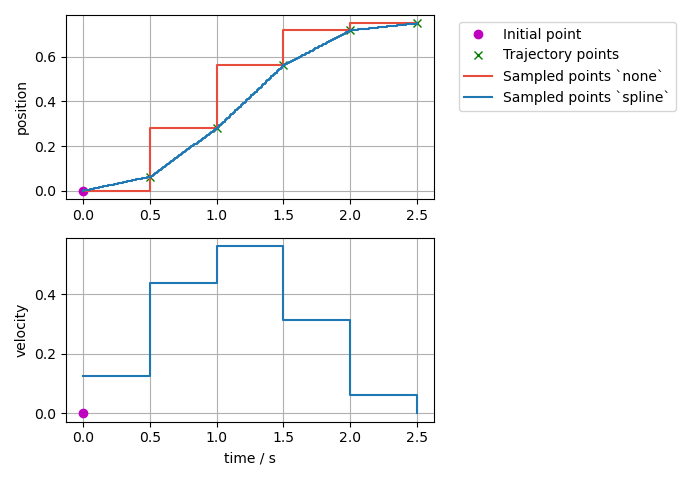

• 仅给定位置时，采用线性样条采样的轨迹；

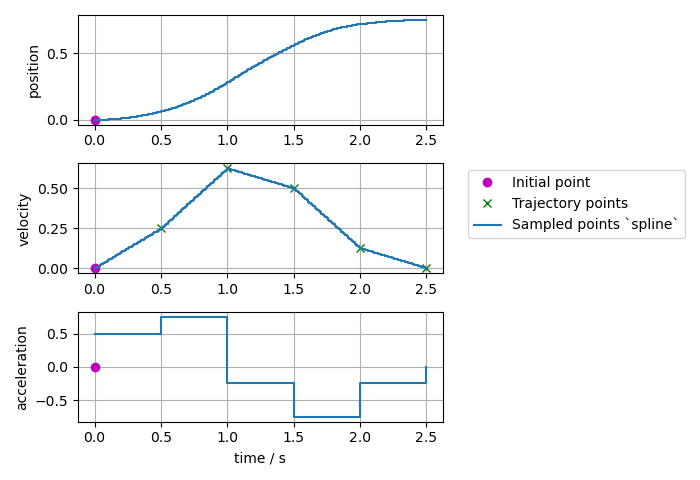

• 仅给定速度时，采用三次样条采样的轨迹（对于 none 插值方法没有推导）；

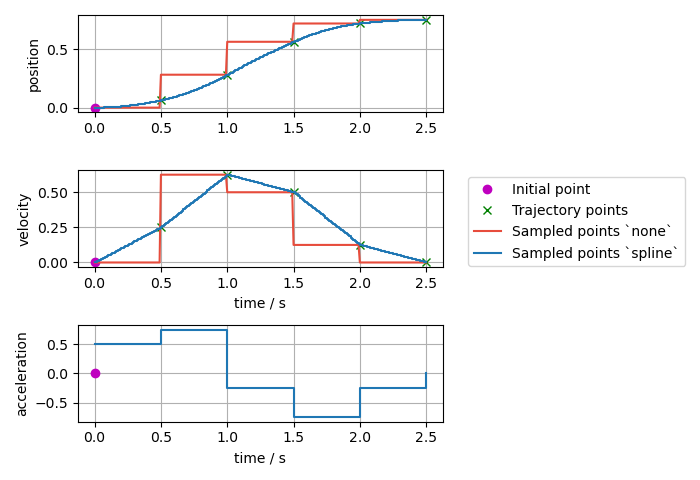

• 给定位置和速度时采样的轨迹；



注意

如果使用相同的积分方法（Trajectory 类使用 Heun 方法），则 spline 方法的结果与上面仅给定速度作为输入时相同。

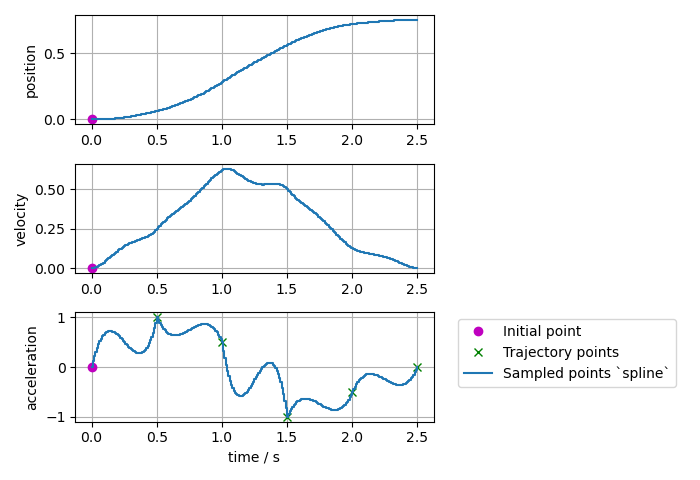

• 仅给定加速度时，采用五次样条采样的轨迹（对于 none 插值方法没有推导）；

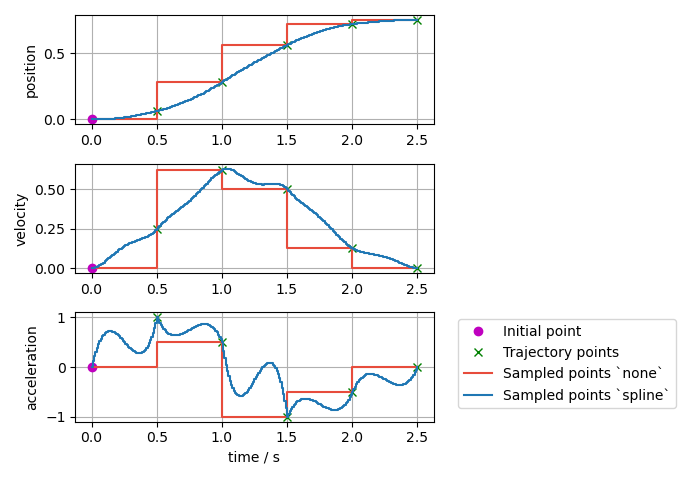

• 给定位置、速度和加速度点时采样的轨迹；



注意

如果使用相同的积分方法（Trajectory 类使用 Heun 方法），则 spline 方法的结果与上面仅给定加速度作为输入时相同。

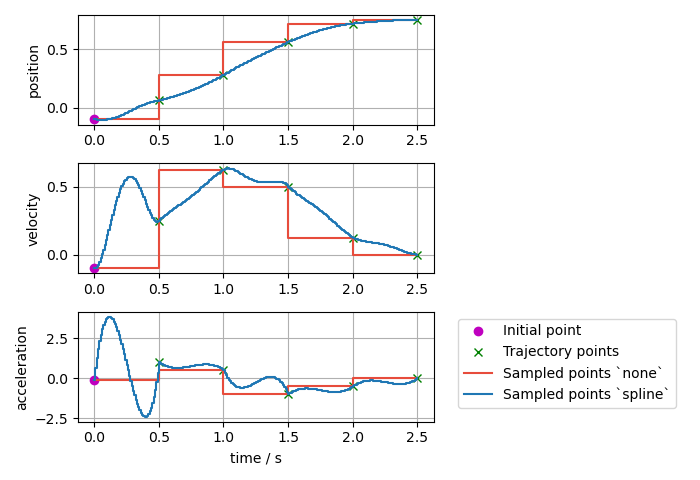

• 给定与上面相同的位置、速度和加速度点，但具有非零初始点时采样的轨迹；



• 给定与上面相同的位置、速度和加速度点，但第一个点在 t=0 开始时采样的轨迹；



注意

如果第一个点从 t=0 开始，则没有从初始点到轨迹的插值。

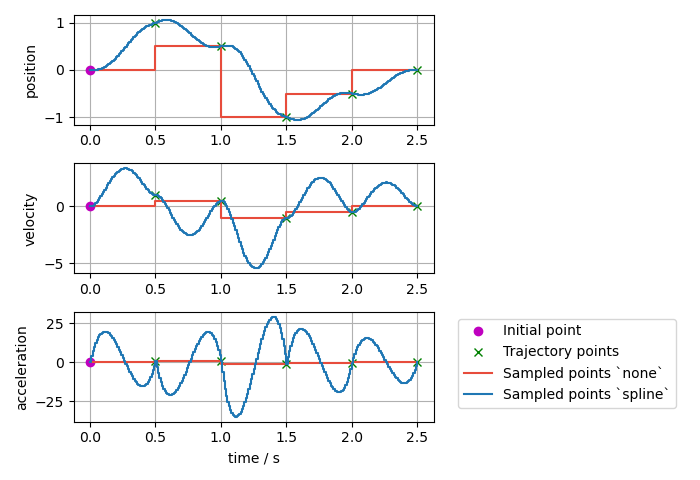

• 给定不一致的位置、速度和加速度点时，采用样条采样的轨迹；



注意

插值方法 none 只给出下一个输入点，而 spline 插值方法显示出高过冲（overshoot）以匹配给定的轨迹点。

工作原理#

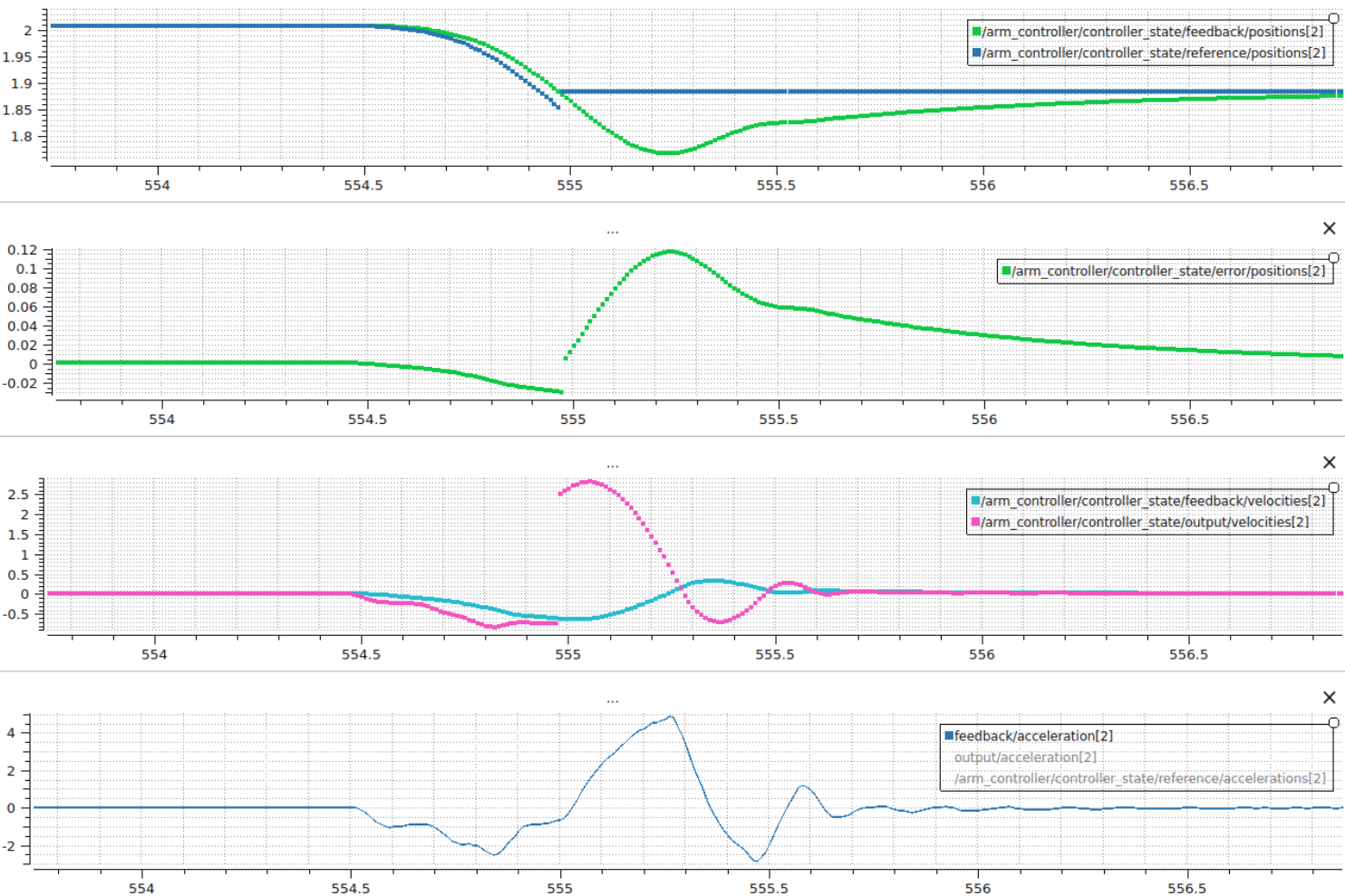

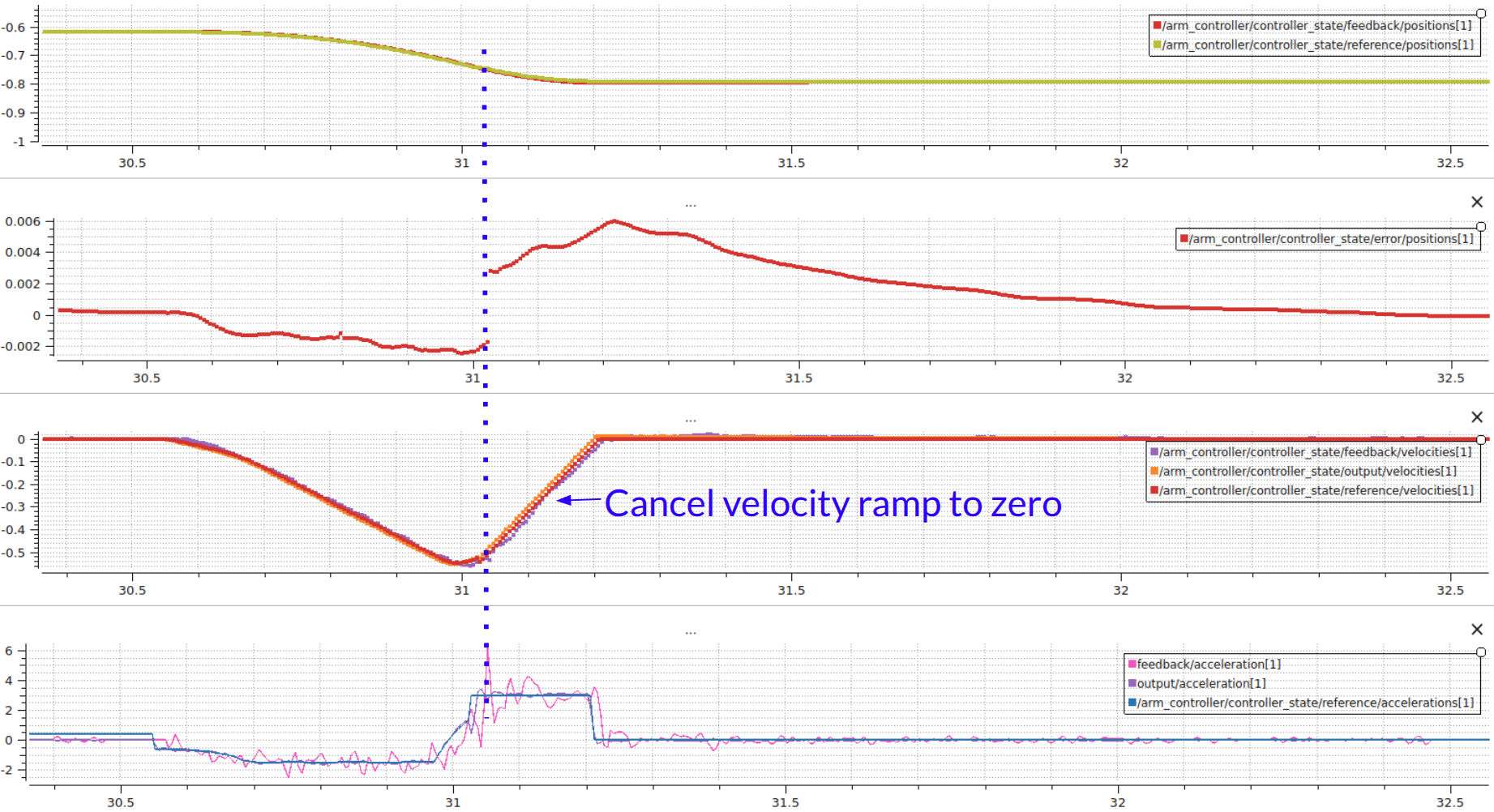

当轨迹被取消或抢占且启用了 decelerate_on_cancel 时，控制器：

1. 从速度状态接口读取每个关节的当前速度。
2. 使用每个关节配置的 max_deceleration_on_cancel 值计算停止距离和停止时间：

其中 $v$ 是当前速度，$a_{max}$ 是配置的最大减速度。

3. 生成一条轨迹，其中包含在计算的停止时间内将速度线性斜坡降到零的中间航点。
4. 在计算的停止位置追加最终的保持位置点。

每个关节根据其自身的 max_deceleration_on_cancel 值独立减速，但轨迹是同步的，因此所有关节在同一时间（最慢关节的停止时间）完成。

要求#

• 硬件必须为控制器中的所有关节提供 velocity 状态接口。如果速度状态反馈不可用，控制器会回退到默认的保持位置行为。
• 每个关节必须有一个有效（大于零）的 max_deceleration_on_cancel 值。值为 0.0 的关节会导致控制器回退到保持位置行为。

配置#

通过设置 constraints.decelerate_on_cancel 为 true，并在 constraints.<joint_name> 下为每个关节提供 max_deceleration_on_cancel 值（单位 rad/s^2 或 m/s^2）来启用该功能：

1
controller_name:
2
  ros__parameters:
3
    joints:
4
      - joint_1
5
      - joint_2
6
      - joint_3
7

8
    constraints:
9
      decelerate_on_cancel: true
10
      stopped_velocity_tolerance: 0.01
11
      goal_time: 0.0
12
      joint_1:
13
        max_deceleration_on_cancel: 10.0
14
      joint_2:
15
        max_deceleration_on_cancel: 3.0
16
      joint_3:
17
        max_deceleration_on_cancel: 6.0

注意

decelerate_on_cancel 和 max_deceleration_on_cancel 都是只读参数。它们只能在控制器配置时设置，不能在运行时更改。

注意

选择在硬件物理极限范围内的 max_deceleration_on_cancel 值。过高的值仍可能导致故障，而过低的值会导致更长的停止距离。

速度缩放的方法#

一般来说，速度缩放功能设想了两种不同的缩放方法：机载缩放（On-Robot scaling）和控制器侧缩放（On-Controller scaling）。它们在概念上不同，要正确配置速度缩放，理解其差异很重要。

机载速度缩放（On-Robot speed scaling）

此缩放方法适用于直接在机器人示教器（teach pendant）上和/或通过安全功能提供缩放功能的机器人。此类机器人的一个例子是 Universal Robots 机械臂。

硬件接口需要通过状态接口报告速度缩放，以便控制器可以读取。可选地，可以提供一个命令接口（如果适用）来在硬件上设置速度缩放值，从而通过 ROS 话题设置速度缩放。

就本文档而言，用户定义的缩放和安全限制的缩放被视为相同，统称为”硬件缩放因子”。

在这种设置下，硬件将处理从 ROS 控制器发送的命令（例如”在 $\\Delta_t$ 秒内到达关节配置 $\\theta$”）。这实际上意味着，当给定缩放因子 0.5 时，机器人只走一半的路程到达目标配置（忽略此期间的加速度和减速度影响）。

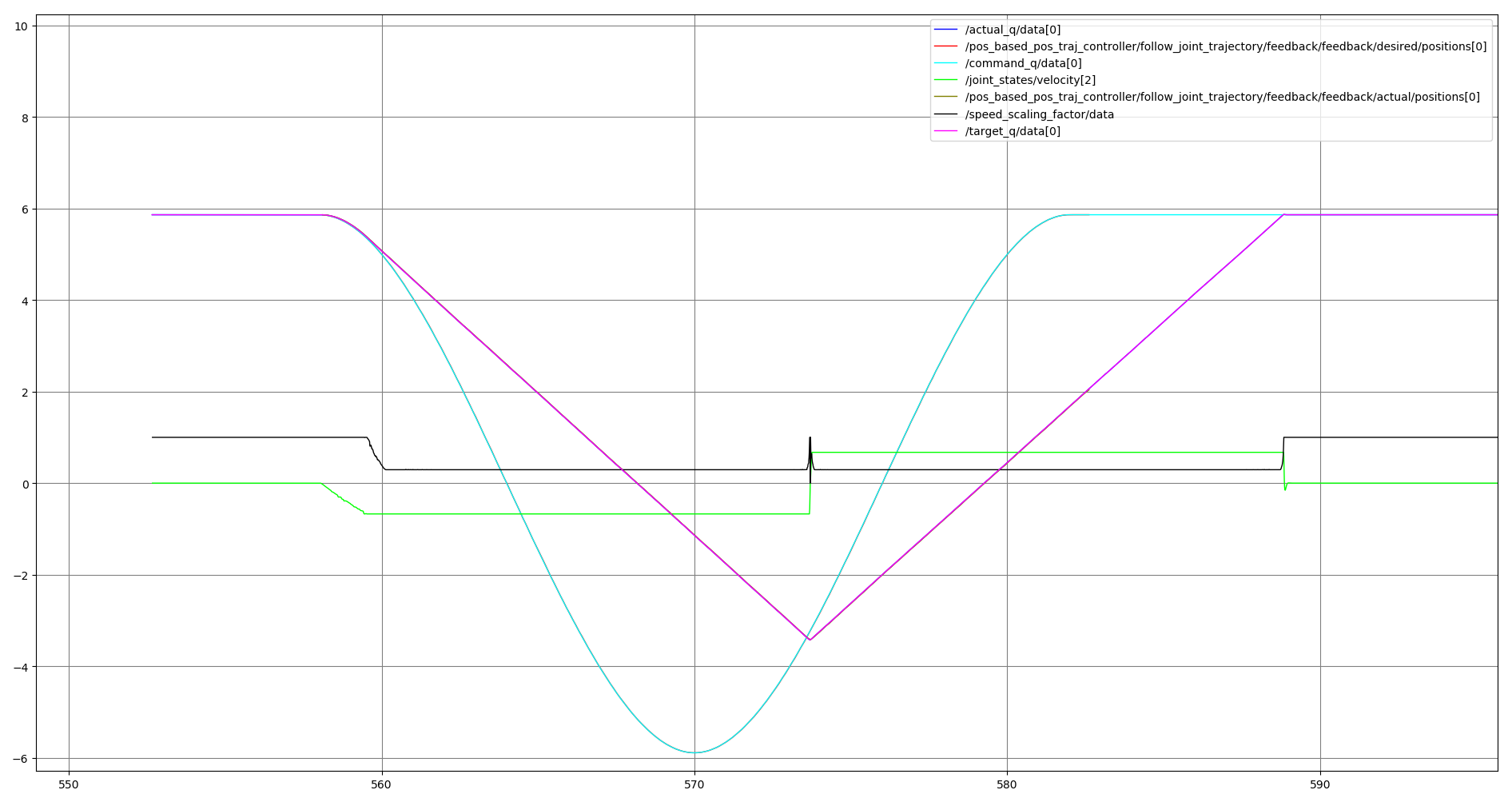

下图显示了在硬件缩放执行下、且控制器不感知速度缩放时的轨迹执行（针对一个关节）：

图中显示一个关节被移动到目标点再返回起点的轨迹。由于关节速度在示教器上被限制在非常低的设置，速度缩放（黑线）被激活并限制关节速度（绿线）。结果，目标轨迹（浅蓝色）没有被机器人执行，而是执行了粉红色轨迹。浅蓝色线和粉红色线之间的垂直距离是每个控制周期内的路径误差。我们可以看到，路径偏差在某个时刻超过 300 度，且 -6 弧度的目标点从未到达。

使用缩放版本的轨迹控制器后，前图所示的示例运动变成：

ROS 侧的轨迹插值与实际机器人执行之间的偏差保持最小，机器人到达中间设定点，而不是像上面的例子那样”过早”返回。

缩放的完成方式是：轨迹中的时间被虚拟地缩放。例如，如果控制器以 100 Hz 的周期运行，每个控制周期为 10 ms。速度缩放 0.5 意味着每个时间步轨迹前进 5 ms 而不是 10 ms。因此，第 3 个时间步的开始在轨迹中是 15 ms 而不是 30 ms。

命令采样与未缩放时一样，使用时间步的开始加上完整的 10 ms 周期时间。机器人会将运动命令缩小 50%，导致只执行一半的距离，这就是为什么下一个控制周期将在当前开始位置加上半步时间处开始。

控制器侧速度缩放（On-Controller speed scaling）

从概念上讲，使用这种缩放时，机器人硬件不感知任何缩放的发生。JTC 生成发送给机器人的命令时已经相应缩小，因此可以直接由机器人执行。

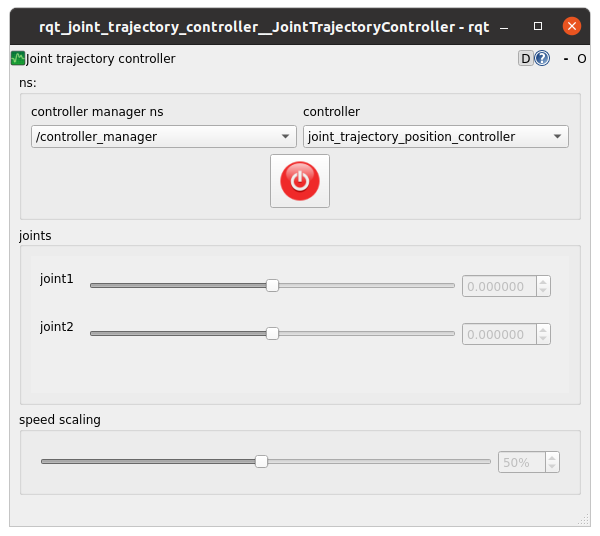

由于硬件不感知速度缩放，因此不应指定与速度缩放相关的命令和状态接口，缩放因子将通过 ~/speed_scaling_input 话题直接设置：

1
$ ros2 topic pub --qos-durability transient_local --once \
2
  /joint_trajectory_controller/speed_scaling_input control_msgs/msg/SpeedScalingFactor "{factor: 0.5}"

注意

~/speed_scaling_input 话题使用 QoS 持久性配置 transient_local。这意味着您可以在该话题上仍有一个发布者时重启控制器。

注意

当前实现仅适用于基于位置的接口。

对容差的影响#

在执行轨迹时使用速度缩放，配置的执行容差也会被缩放。

由于命令是从缩放后的轨迹时间生成的，路径误差也将与缩放后的轨迹进行比较。

目标时间容差也使用虚拟轨迹时间。这意味着以恒定缩放因子 0.5 执行的轨迹，其执行时间将是最后一个轨迹点的 time_from_start 值所指定时间的两倍。只要机器人不超过这个时间，就认为满足目标时间容差。

如果应用程序依赖 time_from_start 字段中设置的实际执行时间，则必须在轨迹执行动作外面包裹一个外部监控。

参数列表#

joints (string_array)

系统的关节名称。

• 只读：True
• 默认值：{}
• 约束：不包含重复项；长度大于 0

command_joints (string_array)

要控制的关节名称。如果留空，将使用 joints。此参数可用于以下情况：

• JTC 在控制器链中使用，其中命令接口和状态接口名称不同；

• 命令关节的数量小于自由度。例如跟踪被动关节的状态和误差。此时 command_joints 必须是 joints 的子集。

• 只读：True

• 默认值：{}

• 约束：不包含重复项

command_interfaces (string_array)

硬件接口为所有关节提供的命令接口。

• 只读：True
• 默认值：{}
• 约束：不包含重复项；长度大于 0；每个元素是列表 [‘position’, ‘velocity’, ‘acceleration’, ‘effort’] 之一；自定义校验器：joint_trajectory_controller::command_interface_type_combinations

state_interfaces (string_array)

硬件为所有关节提供的状态接口。

• 只读：True
• 默认值：{}
• 约束：不包含重复项；长度大于 0；每个元素是列表 [‘position’, ‘velocity’, ‘acceleration’] 之一；自定义校验器：joint_trajectory_controller::state_interface_type_combinations

speed_scaling.initial_scaling_factor (double)

如果与硬件没有交换，缩放因子的初始值。

• 只读：True
• 默认值：1.0
• 约束：大于或等于 0.0

speed_scaling.state_interface (string)

速度缩放状态接口的全限定名称。

• 只读：True
• 默认值：""

speed_scaling.command_interface (string)

用于在硬件上设置速度缩放因子的命令接口名称。

• 只读：True
• 默认值：""

allow_partial_joints_goal (bool)

允许关节目标只定义部分关节的轨迹。

• 默认值：false

open_loop_control (bool)

已弃用（deprecated）：改用 interpolate_from_desired_state 并将反馈增益设为零。

• 只读：True
• 默认值：false

interpolate_from_desired_state (bool)

在接收到新轨迹时，从当前期望状态开始插值。

控制器忽略硬件接口提供的状态，而是使用最后命令作为状态来开始轨迹插值。

如果硬件状态不跟随命令（即两者之间存在偏移，典型于液压机械臂），这将非常有用。此外，当您有一段通过多条消息发送的参考轨迹时（例如 MPC 风格的轨迹规划），这也是必需的。

如果设置了此标志，控制器在激活时会尝试从命令接口读取值。如果它们具有真实的数值，将使用这些值而不是状态接口。因此，在硬件启动时，将命令接口设置为 NaN（即 std::numeric_limits<double>::quiet_NaN()）或状态值非常重要。

• 只读：True
• 默认值：false

allow_integration_in_goal_trajectories (bool)

允许在目标轨迹中进行积分，以接受未指定位置或速度的目标。

• 默认值：false

set_last_command_interface_value_as_state_on_activation (bool)

当设置为 true 时，激活时将最后的命令接口值同时用作当前状态和最后命令状态。如果某个接口（例如 velocity）只能作为状态而不能作为命令，则使用状态。当使用柔性或顺应性（soft/compliant）硬件时，使用此设置可防止激活时的下垂/跳动（sagging/jumps）。当设置为 false 时，两者都使用当前状态。

• 默认值：true

action_monitor_rate (double)

当控制器执行动作（control_msgs::action::FollowJointTrajectory）时，监控状态变化的速率。

• 只读：True
• 默认值：20.0
• 约束：大于或等于 0.1

interpolation_method (string)

要使用的插值类型（如果有）。

• 只读：True
• 默认值：“splines”
• 约束：指定值之一：[‘splines’, ‘none’]

allow_nonzero_velocity_at_trajectory_end (bool)

如果为 false，最后一个速度点必须为零，否则目标将被拒绝。

• 默认值：false

cmd_timeout (double)

超过后输入命令被视为过期的超时时间。超时从轨迹结束（最后一个点）开始计算。cmd_timeout 必须大于 constraints.goal_time，否则被忽略。如果为零，则超时被禁用。

• 默认值：0.0

constraints

如果 JointTrajectory 消息中未设置显式值时的默认容差值。还包含 decelerate_on_cancel 选项和逐关节的 max_deceleration_on_cancel 值，用于平滑停止行为（参见《取消时减速》）。

constraints.stopped_velocity_tolerance (double)

轨迹结束时的速度容差，用于指示受控系统已停止。

• 默认值：0.01

constraints.goal_time (double)

在命令时间之前或之后达到轨迹目标的时间容差。如果设为零，控制器将等待潜在无限长的时间。

• 默认值：0.0
• 约束：大于或等于 0.0

constraints.decelerate_on_cancel (bool)

如果为 true 且每个关节的 max_deceleration_on_cancel 大于 0，则在请求被取消或违反目标约束时减速到停止。要求控制器中所有关节都有速度状态接口。

• 只读：True
• 默认值：false

constraints.<joints>.trajectory (double)

运动期间逐关节的轨迹偏移容差。

• 默认值：0.0

constraints.<joints>.goal (double)

目标位置处逐关节的轨迹偏移容差。

• 默认值：0.0

constraints.<joints>.max_deceleration_on_cancel (double)

逐关节的最大减速度，用于在请求被取消或抢占时计算停止位置。

• 只读：True
• 默认值：0.0
• 约束：大于或等于 0.0

gains

这些参数用于为 velocity 或仅 effort 命令接口配置 PID 回路。该结构包含每个关节的控制器增益，遵循以下控制律：

• 如果 velocity 是唯一的命令接口：

其中 $v_d$ 是期望速度，$v$ 是测量速度，$e$ 是位置误差（定义见下文），$dt$ 是控制器周期，$u$ 是 velocity 操纵变量（控制变量）。

• 如果 effort 是唯一的命令接口：

其中 $v_d$ 是期望速度，$\\delta_d$ 是轨迹中提供的期望力（否则为 0），$v$ 是测量速度，$e$ 是位置误差（定义见下文），$dt$ 是控制器周期，$u$ 是 effort 操纵变量（控制变量）。

如果关节是连续类型，位置误差 $e = normalize(s_d - s)$ 被归一化到 $-\\pi, \\pi$ 之间，即到目标位置的最短旋转就是期望运动。否则使用 $e = s_d - s$，其中 $s_d$ 是期望位置，$s$ 是来自状态接口的测量位置。

如果您想关闭 PID（开环控制），请将反馈增益设为零，并为前馈增益 $k_{ff}$ 设置适当的值。

gains.<joints>.p (double)

PID 的比例增益 $k_p$。

• 默认值：0.0

gains.<joints>.i (double)

PID 的积分增益 $k_i$。

• 默认值：0.0

gains.<joints>.d (double)

PID 的微分增益 $k_d$。

• 默认值：0.0

gains.<joints>.i_clamp (double)

[已弃用，改用 i_clamp_max/i_clamp_min] 积分钳位。在正负两个方向对称。

• 默认值：std::numeric_limits<double>::infinity()

gains.<joints>.i_clamp_max (double)

积分上限钳位。

• 默认值：std::numeric_limits<double>::infinity()

gains.<joints>.i_clamp_min (double)

积分下限钳位。

• 默认值：-std::numeric_limits<double>::infinity()

gains.<joints>.ff_velocity_scale (double)

速度的前馈缩放 $k_{ff}$。

• 默认值：0.0

gains.<joints>.u_clamp_max (double)

输出上限钳位。

• 默认值：std::numeric_limits<double>::infinity()

gains.<joints>.u_clamp_min (double)

输出下限钳位。

• 默认值：-std::numeric_limits<double>::infinity()

gains.<joints>.antiwindup_strategy (string)

指定抗饱和（anti-windup）策略。选项：‘back_calculation’、‘conditional_integration’、‘legacy’ 或 ‘none’。注意 ‘back_calculation’ 策略使用 tracking_time_constant 参数来调节抗饱和行为。

• 只读：True
• 默认值：“legacy”
• 约束：指定值之一：[‘back_calculation’, ‘conditional_integration’, ‘legacy’, ‘none’]

gains.<joints>.tracking_time_constant (double)

指定 ‘back_calculation’ 策略的跟踪时间常数。当选择此策略时，如果设为 0.0，将应用一个推荐的默认值。

• 默认值：0.0

gains.<joints>.error_deadband (double)

用于在误差处于给定范围内时停止积分。

• 默认值：0.0

示例参数文件#

1
joint_trajectory_controller:
2
  ros__parameters:
3
    action_monitor_rate: 20.0
4
    allow_integration_in_goal_trajectories: false
5
    allow_nonzero_velocity_at_trajectory_end: false
6
    allow_partial_joints_goal: false
7
    cmd_timeout: 0.0
8
    command_interfaces: '{}'
9
    command_joints: '{}'
10
    constraints:
11
      <joints>:
12
        goal: 0.0
13
        max_deceleration_on_cancel: 0.0
14
        trajectory: 0.0
15
      decelerate_on_cancel: false
16
      goal_time: 0.0
17
      stopped_velocity_tolerance: 0.01
18
    gains:
19
      <joints>:
20
        antiwindup_strategy: legacy
21
        d: 0.0
22
        error_deadband: 0.0
23
        ff_velocity_scale: 0.0
24
        i: 0.0
25
        i_clamp: std::numeric_limits<double>::infinity()
26
        i_clamp_max: std::numeric_limits<double>::infinity()
27
        i_clamp_min: -std::numeric_limits<double>::infinity()
28
        p: 0.0
29
        tracking_time_constant: 0.0
30
        u_clamp_max: std::numeric_limits<double>::infinity()
31
        u_clamp_min: -std::numeric_limits<double>::infinity()
32
    interpolate_from_desired_state: false
33
    interpolation_method: splines
34
    joints: '{}'
35
    open_loop_control: false
36
    set_last_command_interface_value_as_state_on_activation: true
37
    speed_scaling:
38
      command_interface: ''
39
      initial_scaling_factor: 1.0
40
      state_interface: ''
41
    state_interfaces: '{}'

命令接口#

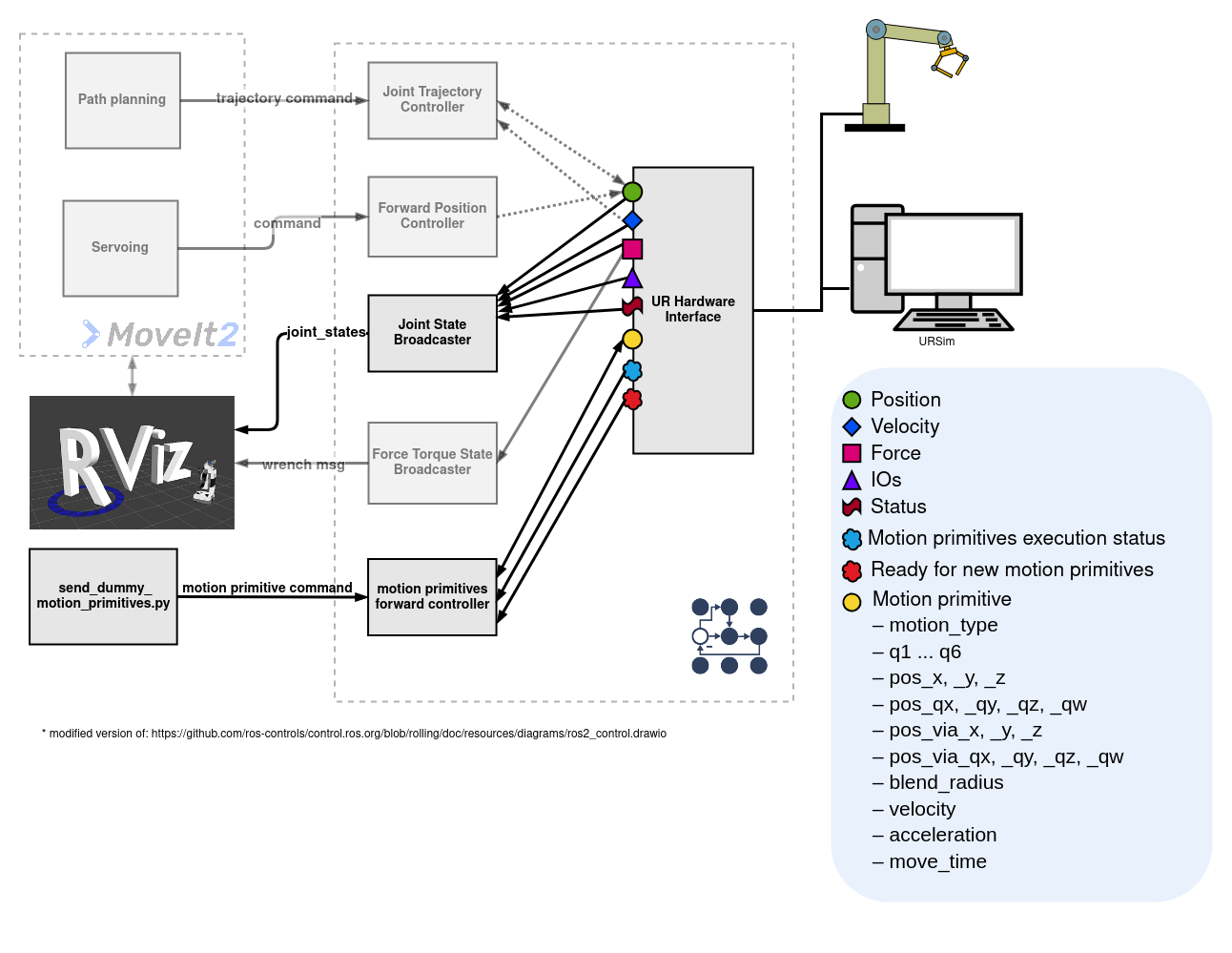

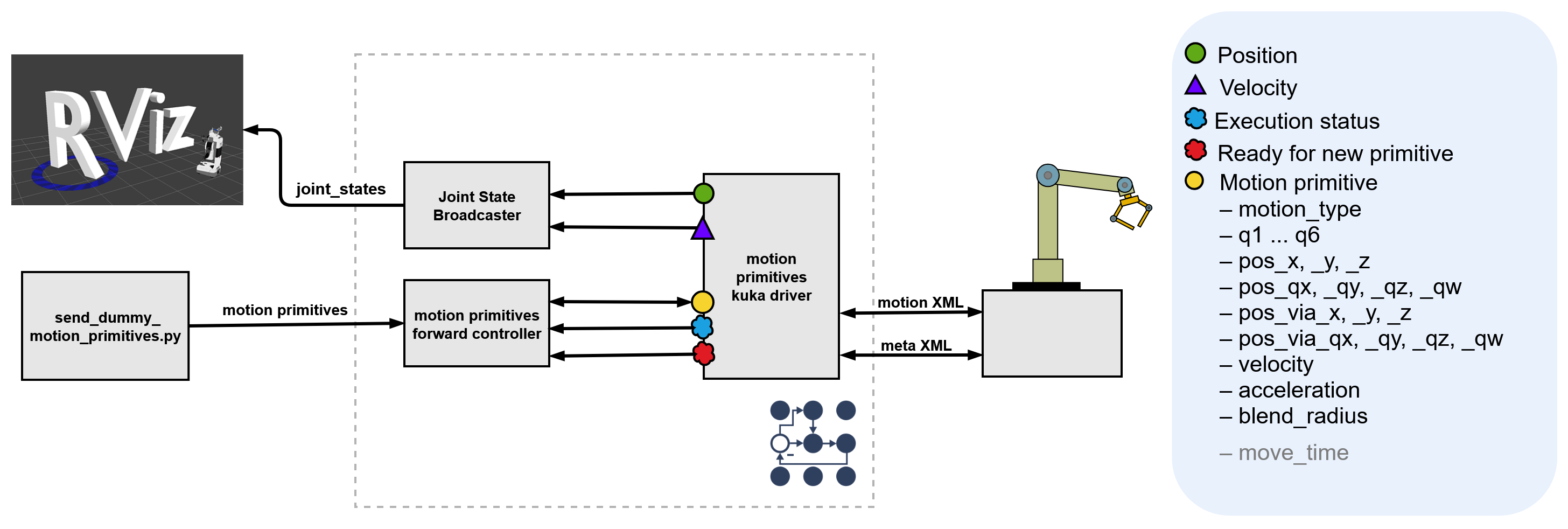

这些接口用于向硬件接口发送运动原语数据：

• motion_type：运动原语的类型（LINEAR_JOINT、LINEAR_CARTESIAN、CIRCULAR_CARTESIAN）
• q1 – q6：基于关节运动的关节目标位置
• pos_x、pos_y、pos_z：笛卡尔目标位置
• pos_qx、pos_qy、pos_qz、pos_qw：目标位姿的方向四元数
• pos_via_x、pos_via_y、pos_via_z：圆弧运动的中间路径点位置
• pos_via_qx、pos_via_qy、pos_via_qz、pos_via_qw：路径点的方向四元数
• blend_radius：平滑过渡的混合半径
• velocity：期望运动速度
• acceleration：期望运动加速度
• move_time：基于时间执行的（可选）持续时间（适用于 LINEAR_JOINT 和 LINEAR_CARTESIAN。如果 move_time > 0，则忽略 velocity 和 acceleration）

状态接口#

这些接口用于将硬件接口的内部状态传回给 motion_primitives_forward_controller。

• execution_status：指示原语的当前执行状态。可能的值为：
  • IDLE：没有正在进行的运动；
  • EXECUTING：正在执行一个原语；
  • SUCCESS：最后一个命令成功完成；
  • ERROR：执行过程中发生错误；
  • STOPPING：硬件接口已收到 STOP_MOTION 命令，但机器人尚未停止；
  • STOPPED：机器人已使用 STOP_MOTION 命令停止，在执行新命令之前必须使用 RESET_STOP 命令复位。
• ready_for_new_primitive：布尔标志，指示接口是否准备好接收新的运动原语

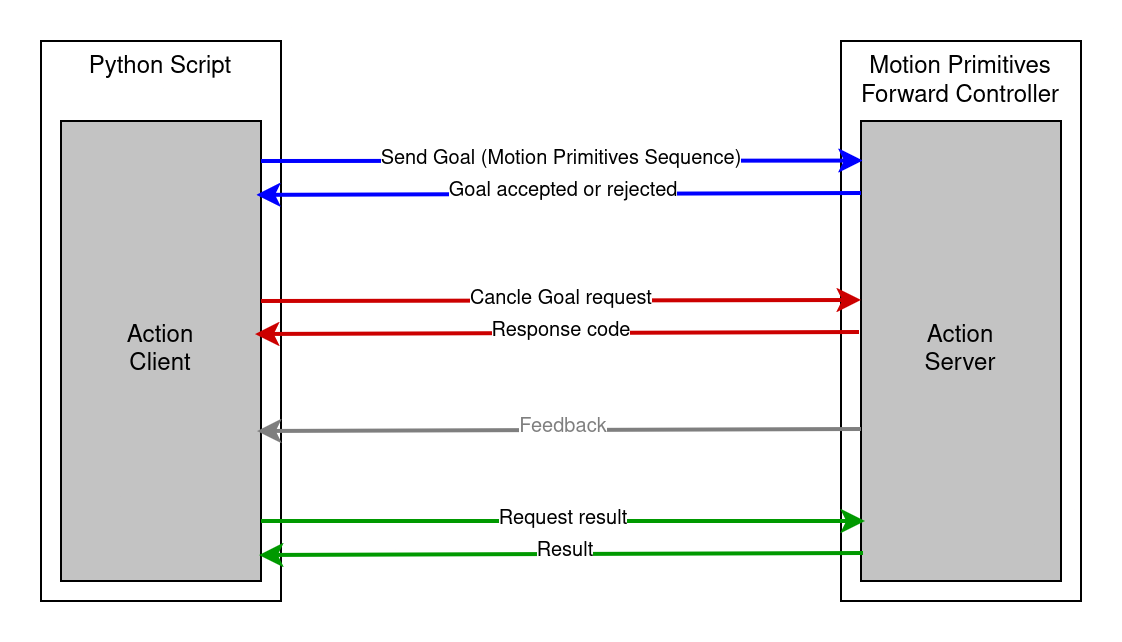

motion_primitives_forward_controller 的架构概览#

• 使用 Universal_Robots_ROS2_Driver（运动原语模式）的 UR 机器人的架构；
• 使用 kuka_eki_motion_primitives_hw_interface 的 KUKA 机器人的架构。

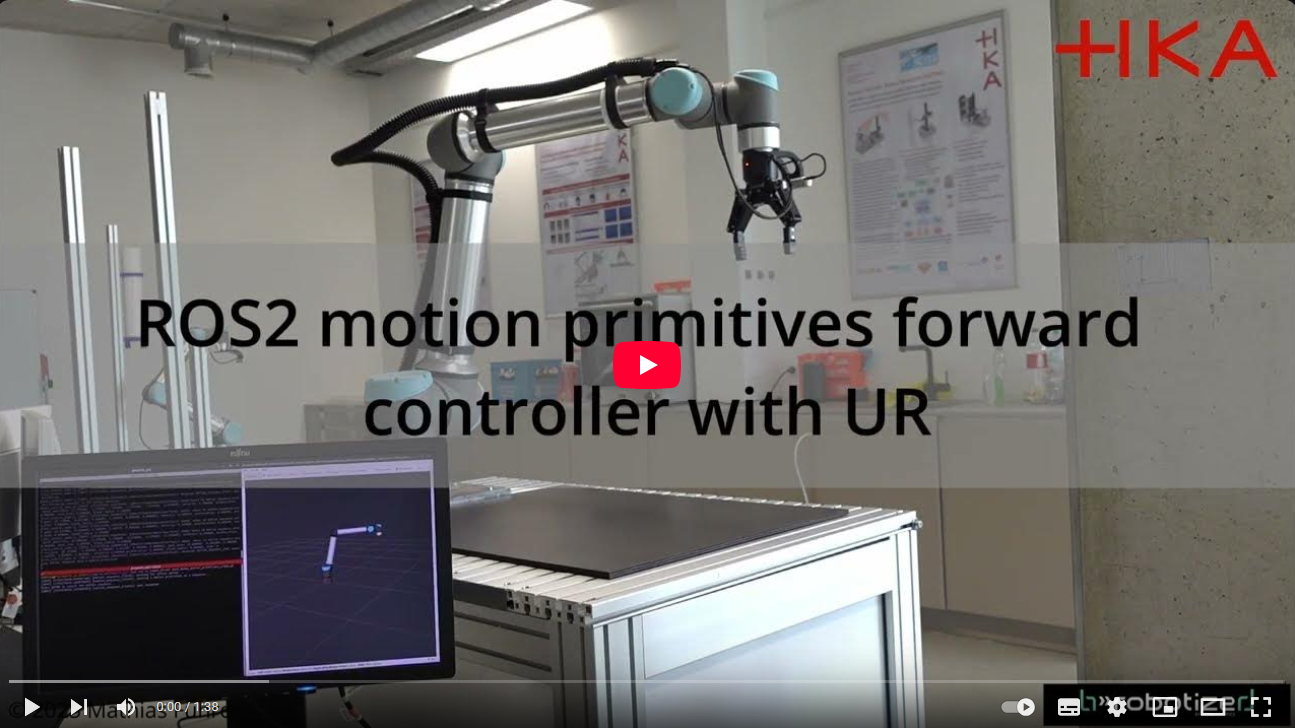

使用 UR10e 和 motion_primitives_forward_controller 的演示视频#

使用 KR3 和 motion_primitives_forward_controller 的演示视频#

参考接口（来自前置控制器）#

• <reference_and_state_dof_names[i]>/<reference_and_state_interfaces[j]> [double] 注意：reference_and_state_dof_names[i] 可以来自 reference_and_state_dof_names 参数，如果为空，则来自 dof_names。

命令接口（Commands）#

• <dof_names[i]>/<command_interface> [double]

状态接口（States）#

• <reference_and_state_dof_names[i]>/<reference_and_state_interfaces[j]> [double] 注意：reference_and_state_dof_names[i] 可以来自 reference_and_state_dof_names 参数，如果为空，则来自 dof_names。

订阅者#

如果控制器不处于链式模式（in_chained_mode == false）：

• <controller_name>/reference [control_msgs/msg/MultiDOFCommand]

如果控制器参数 use_external_measured_states 为 true：

• <controller_name>/measured_state [control_msgs/msg/MultiDOFCommand]

服务#

• <controller_name>/set_feedforward_control [std_srvs/srv/SetBool]

警告

该服务将被弃用，取而代之的是将 feedforward_gain 参数设置为非零值。

发布者#

• <controller_name>/controller_state [control_msgs/msg/MultiDOFStateStamped]
• <controller_name>/<dof>/pid_state [control_msgs/msg/PidState]

最初 PidState 发布者是关闭的。可以通过 gains.<dof>.activate_state_publisher 参数打开。

参数#

PID 控制器使用 generate_parameter_library 来处理其参数。

警告

参数 enable_feedforward 将被弃用，取而代之的是将 feedforward_gain 参数设置为非零值。如果当前 feedforward_gain 设置为非零值但未激活，这将来可能导致不同的行为。

dof_names (string_array)

指定控制器使用的 dof_names 或轴。如果定义了 reference_and_state_dof_names 参数，则此参数只定义命令 dof 名称。

• 只读：True
• 默认值：{}
• 约束：不包含重复项；参数非空

reference_and_state_dof_names (string_array)

（可选）指定用于获取参考值和读取状态的 dof_names 或轴。该参数仅当状态 dof 名称与命令 dof 名称不同时（即使用后置控制器时）相关。

• 只读：True
• 默认值：{}
• 约束：不包含重复项

command_interface (string)

控制器用于向硬件写入命令的接口名称。

• 只读：True
• 默认值：""
• 约束：参数非空

reference_and_state_interfaces (string_array)

控制器用于获取硬件状态和参考命令的接口名称。第二个接口应是第一个接口的导数。

• 只读：True
• 默认值：{}
• 约束：参数非空；长度大于 0；长度小于 3

set_current_state_as_first_setpoint (bool)

为 true 时，控制器激活时将当前状态设置为第一个设定点。这有助于避免控制器启动时出现较大的初始误差和控制输出的突然跳变。

• 只读：True
• 默认值：true

use_external_measured_states (bool)

使用来自话题的外部状态，而不是来自状态接口。

• 默认值：false

enable_feedforward (bool)

启用前馈增益。（将弃用，取而代之的是将 feedforward_gain 设置为非零值。）

• 默认值：false

gains.<dof_names>.p (double)

PID 的比例增益。

• 默认值：0.0

gains.<dof_names>.i (double)

PID 的积分增益。

• 默认值：0.0

gains.<dof_names>.d (double)

PID 的微分增益。

• 默认值：0.0

gains.<dof_names>.u_clamp_max (double)

输出上限钳位。

• 默认值：std::numeric_limits<double>::infinity()

gains.<dof_names>.u_clamp_min (double)

输出下限钳位。

• 默认值：-std::numeric_limits<double>::infinity()

gains.<dof_names>.antiwindup (bool)

[已弃用，见 antiwindup_strategy] 抗饱和功能。设置为 true 时，限制积分误差以防止饱和；否则，限制积分对控制输出的贡献。i_clamp_max 和 i_clamp_min 在两种情况下都会应用。

• 默认值：false

gains.<dof_names>.i_clamp_max (double)

[已弃用，见 antiwindup_strategy] 积分上限钳位。

• 默认值：std::numeric_limits<double>::infinity()

gains.<dof_names>.i_clamp_min (double)

[已弃用，见 antiwindup_strategy] 积分下限钳位。

• 默认值：-std::numeric_limits<double>::infinity()

gains.<dof_names>.antiwindup_strategy (string)

指定抗饱和（anti-windup）策略。选项：‘back_calculation’、‘conditional_integration’、‘legacy’ 或 ‘none’。注意 ‘back_calculation’ 策略使用 tracking_time_constant 参数来调节抗饱和行为。

• 默认值：“legacy”
• 约束：指定值之一：[‘back_calculation’, ‘conditional_integration’, ‘legacy’, ‘none’]

gains.<dof_names>.tracking_time_constant (double)

指定 ‘back_calculation’ 策略的跟踪时间常数。当选择此策略时，如果设为 0.0，将应用一个推荐的默认值。

• 默认值：0.0

gains.<dof_names>.error_deadband (double)

用于在误差处于给定范围内时停止积分。

• 默认值：1e-16

gains.<dof_names>.feedforward_gain (double)

前馈部分的增益。

• 默认值：0.0

gains.<dof_names>.angle_wraparound (bool)

用于会缠绕（即连续）的关节。将位置误差归一化到 -pi 到 pi 之间。

• 默认值：false

gains.<dof_names>.save_i_term (bool)

指示重新激活后是否保留积分项。

• 默认值：true

gains.<dof_names>.activate_state_publisher (bool)

每个 DOF 单独的状态发布器激活。如果为 true，控制器将每个 DOF 的状态发布到话题 /<controller_name>/<dof_name>/pid_state。

• 默认值：false

示例参数文件#

可在 test 文件夹（独立模式）中找到该控制器的示例参数文件：

1
/**:
2
  ros__parameters:
3
# TODO(christohfroehlich): Remove this global parameters once the deprecated antiwindup parameters are removed.
4
    gains:
5
      joint1: {antiwindup_strategy: "none",}
6
      joint2: {antiwindup_strategy: "none",}
7

8
test_pid_controller:
9
  ros__parameters:
10
    dof_names:
11
      - joint1
12

13
    command_interface: position
14

15
    reference_and_state_interfaces: ["position"]
16

17
    set_current_state_as_first_setpoint: true
18

19
    gains:
20
      joint1: {p: 1.0, i: 2.0, d: 3.0, u_clamp_max: 5.0, u_clamp_min: -5.0}
21

22
test_pid_controller_unlimited:
23
  ros__parameters:
24
    dof_names:
25
      - joint1
26

27
    command_interface: position
28

29
    reference_and_state_interfaces: ["position"]
30

31
    set_current_state_as_first_setpoint: true
32

33
    gains:
34
      joint1: {p: 1.0, i: 2.0, d: 3.0}
35

36
test_pid_controller_angle_wraparound_on:
37
  ros__parameters:
38
    dof_names:
39
      - joint1
40

41
    command_interface: position
42

43
    reference_and_state_interfaces: ["position"]
44

45
    set_current_state_as_first_setpoint: true
46

47
    gains:
48
      joint1: {p: 1.0, i: 2.0, d: 3.0, angle_wraparound: true}
49

50
test_pid_controller_with_feedforward_gain:
51
  ros__parameters:
52
    dof_names:
53
      - joint1
54

55
    command_interface: position
56

57
    reference_and_state_interfaces: ["position"]
58

59
    set_current_state_as_first_setpoint: true
60

61
    gains:
62
      joint1: {p: 0.5, i: 0.0, d: 0.0, feedforward_gain: 1.0}
63

64
test_pid_controller_with_feedforward_gain_dual_interface:
65
  ros__parameters:
66
    dof_names:
67
      - joint1
68
      - joint2
69

70
    command_interface: velocity
71

72
    reference_and_state_interfaces: ["position", "velocity"]
73

74
    set_current_state_as_first_setpoint: true
75

76
    gains:
77
      joint1: {p: 0.5, i: 0.3, d: 0.4, feedforward_gain: 1.0}
78
      joint2: {p: 0.5, i: 0.3, d: 0.4, feedforward_gain: 1.0}
79

80
test_save_i_term_off:
81
  ros__parameters:
82
    dof_names:
83
      - joint1
84

85
    command_interface: position
86

87
    reference_and_state_interfaces: ["position"]
88

89
    set_current_state_as_first_setpoint: true
90

91
    gains:
92
      joint1: {p: 1.0, i: 2.0, d: 3.0, save_i_term: false}
93

94
test_save_i_term_on:
95
  ros__parameters:
96
    dof_names:
97
      - joint1
98

99
    command_interface: position
100

101
    reference_and_state_interfaces: ["position"]
102

103
    set_current_state_as_first_setpoint: true
104

105
    gains:
106
      joint1: {p: 1.0, i: 2.0, d: 3.0, save_i_term: true}
107

108
test_pid_controller_no_first_setpoint:
109
  ros__parameters:
110
    dof_names:
111
      - joint1
112

113
    command_interface: position
114

115
    reference_and_state_interfaces: ["position"]
116

117
    set_current_state_as_first_setpoint: false
118

119
    gains:
120
      joint1: {p: 1.0, i: 2.0, d: 3.0, u_clamp_max: 5.0, u_clamp_min: -5.0}

或作为前置控制器：

1
test_pid_controller:
2
  ros__parameters:
3
    dof_names:
4
      - joint1
5

6
    command_interface: position
7

8
    reference_and_state_interfaces: ["position"]
9

10
    reference_and_state_dof_names:
11
      - joint1state
12

13
    gains:
14
      joint1: {antiwindup_strategy: "none"}

控制器的 ROS 2 接口#

话题

~/commands（输入话题）[std_msgs::msg::Float64MultiArray]

关节的位置命令。

参数

该控制器覆盖了 forward_command_controller 的 interface 参数，并且 joints 参数是唯一必需的参数。

此处给出一个示例参数文件：

1
controller_manager:
2
  ros__parameters:
3
    update_rate: 100  # Hz
4

5
    position_controller:
6
      type: position_controllers/JointGroupPositionController
7

8
position_controller:
9
  ros__parameters:
10
    joints:
11
      - slider_to_cart

控制器的 ROS 2 接口#

话题

~/commands（输入话题）[std_msgs::msg::Float64MultiArray]

关节的速度命令。

参数

该控制器覆盖了 forward_command_controller 的 interface 参数，并且 joints 参数是唯一必需的参数。

此处给出一个示例参数文件：

1
controller_manager:
2
  ros__parameters:
3
    update_rate: 100  # Hz
4

5
    velocity_controller:
6
      type: velocity_controllers/JointGroupVelocityController
7

8
velocity_controller:
9
  ros__parameters:
10
    joints:
11
      - slider_to_cart
